在工业与建筑配电系统中，配电柜（也称配电箱）是电能分配与控制的核心设备。其中，GCS、GCK、MNS和GGD是四种应用广泛的低压抽出式或固定式开关柜。它们各有特点，适用于不同的场合。本文将结合其结构特点，图文并茂地详解其使用与区别。

一、 概述与基本概念

首先需要明确，GCS、GCK、MNS都属于抽出式或抽屉式低压开关柜，模块化程度高，便于维护和回路扩展；而GGD属于固定式低压配电柜，结构相对简单，成本较低。

图示1：典型外观对比（示意图）
(此处为文字描述示意)

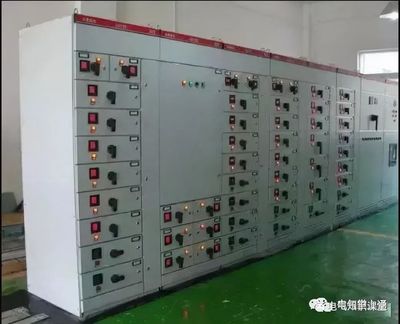

• 抽出式柜（如GCS/MNS）：正面可见多个整齐排列的抽屉单元，每个抽屉代表一个独立功能回路（如馈电、电机控制等）。
• 固定式柜（如GGD）：柜门平整，打开后内部元器件（断路器、接触器等）直接固定在安装梁上。

二、 四种配电柜详解

1. GGD系列：经济实用的固定式配电柜

• 结构与设计：GGD是交流低压固定式成套开关设备。所有电气元件（如断路器、互感器、母线）都固定安装在柜体框架上，不可直接抽出。柜体采用通用柜形式，结构简单。
• 主要用途：常用于电站、变电所、工矿企业等场所，作为动力、照明及配电设备的电能转换、分配与控制之用。适用于回路数量相对固定、无需频繁更换或检修的场合。
• 特点：
• 优点：成本最低，结构坚固，安装方便。

• 缺点：检修或更换元件需断电，并在柜内操作，灵活性差，停电影响范围大。

2. GCK系列：早期抽屉式开关柜

• 结构与设计：GCK是低压抽出式成套开关设备。它采用功能单元抽屉式结构，分为功能单元室、母线室、电缆室，相互隔离。抽屉有工作、试验、分离、移出等位置，通过手柄操作。
• 主要用途：适用于额定电压至660V，额定电流至4000A的配电系统，作为动力配电、电动机控制及照明等配电设备的电能转换分配与控制。
• 特点：
• 优点：相比GGD，检修方便，可抽出故障回路抽屉，减少停电范围。安全性较好。

• 缺点：抽屉尺寸规格较少，灵活性不如后续发展的GCS和MNS；水平和垂直母线的安装方式相对传统。

图示2：GCK柜内部抽屉单元示意图
(描述：可见功能小室分隔，抽屉带有二次接插件和机械联锁机构)

3. GCS系列：国产改进型抽出式开关柜

• 结构与设计：GCS是国内自主研发的低压抽出式开关柜，可视为GCK的改进型。它采用C型材组装而成，框架强度高。抽屉单元尺寸模数化（1/2单元、1单元、2单元、3单元），组合更灵活。抽屉推进机构为螺旋式，操作更省力可靠。
• 主要用途：广泛应用于电力、冶金、石化、纺织等高要求工业领域，作为三相交流50/60Hz、额定工作电压至660V、额定电流至4000A的配电与控制中心。
• 特点：
• 优点：抽屉组合灵活，占用空间少；可靠性高，机械联锁完善；母线后置，散热好。

• 缺点：成本高于GGD和GCK。

4. MNS系列：源自ABB的模块化高级柜型

• 结构与设计：MNS系列最初由ABB公司引进技术，是目前技术最先进、标准化程度最高的模块化低压抽出式开关柜。其核心是采用标准模数孔（E=25mm）的C型骨架，所有组件均模块化设计。抽屉分为8E/4, 8E/2, 8E, 16E, 24E五种标准高度。插接件容量大，接触可靠。
• 主要用途：适用于所有发电、配电和电力使用的场合，特别是自动化程度高、要求供电连续性高的数据中心、高端制造业、智能楼宇等。
• 特点：
• 优点：模块化程度最高，组装灵活便捷；安全性、可靠性最好；技术领先，易于实现智能化监控。

• 缺点：价格最高，对设计和安装人员技术要求也高。

图示3：MNS柜模块化抽屉（8E/2， 8E等）排列示意图
(描述：高度不同的抽屉整齐排列，每个抽屉有独立的单元门和操作机构)

三、 核心区别对比表

| 特性项目 | GGD（固定式） | GCK（抽出式） | GCS（抽出式） | MNS（抽出式模块化） |
|-----------------|----------------------|----------------------|----------------------|---------------------|
| 安装方式 | 元件全部固定安装 | 抽屉式功能单元 | 抽屉式功能单元 | 模块化抽屉单元 |
| 柜体结构 | 通用柜，简单 | 功能小室分隔 | C型材组装，强度高 | 标准模数孔C型骨架 |
| 灵活性 | 低，扩展改动麻烦 | 中等 | 高，抽屉模数化组合 | 最高，模块化设计|
| 检修维护 | 需全线停电，不便 | 可抽出故障回路 | 可抽出故障回路，操作性好 | 最方便，安全性最高 |
| 安全性 | 一般 | 较好 | 好 | 最好 |
| 成本 | 最低 | 中等 | 中高 | 最高 |
| 主要应用 | 对成本敏感、回路固定的配电场合 | 一般工业配电与电机控制 | 要求较高的工业配电中心 | 高端、自动化、高连续性要求的场合 |
| 技术来源 | 国产标准设计 | 国产早期设计 | 国产改进设计 | 引进ABB技术 |

四、 如何选择？

选择哪种配电柜，需综合考虑：

1. 预算：预算有限且回路稳定，可选GGD；预算充足且要求高，考虑MNS或GCS。
2. 供电连续性要求：要求不停电检修或快速恢复，必须选择抽出式（GCK/GCS/MNS）。
3. 系统复杂性与扩展性：未来可能频繁增容或改动回路，应优先选择模块化程度高的GCS或MNS。
4. 智能化需求：如需集成电量监测、通信等功能，MNS和GCS的架构更易实现。
5. 安装空间：在空间狭小但回路多的场合，结构紧凑的抽出式柜更有优势。

###

GGD、GCK、GCS、MNS代表了低压配电柜从固定安装到抽屉式，再到高度模块化的技术发展路径。没有绝对的优劣，只有是否适合具体的应用场景。理解它们之间的根本区别——核心在于安装方式、模块化程度和结构设计，才能在设计或选型时做出最经济、高效、安全的选择。
